高架桥声屏障



01
声屏障定义
声屏障不仅控制道路交通噪声污染,而且对工业设备具有噪声衰减的影响。主要用于高速公路、高架复合道路、城市轻轨地铁、高速铁路等区域,控制交通噪声对周围城市区域的影响,也可用于工厂和其它噪声源的隔声降噪

声屏障不仅控制道路交通噪声污染,而且对工业设备具有噪声衰减的影响。主要用于高速公路、高架复合道路、城市轻轨地铁、高速铁路等区域,控制交通噪声对周围城市区域的影响,也可用于工厂和其它噪声源的隔声降噪在声源和接收者之间插入一个设施,使声波传播有一个显著的附加衰减,从而减弱接收者所在的一定区域内的噪声影响,这样的设施就称为声屏障。








02声学基础知识总结




声影区:指声音遇到障碍物(声屏障)时声音不能直接到达的区域,声影区内声音有明显的衰减。


声屏障降噪示意图


声音的传播路径:当噪声源发出的声波遇到声屏障时,它将沿着绕射、透射、反射三条路径传播。


声音的绕射和透射


  • 绕射:噪音越过声屏障顶端绕射到达受声点,主要受声屏障高度影响。在声源和敏感点位置不变的情况下,声屏障高度越高,降噪效果越好。


  • 透射:噪音透过声屏障后传递到敏感点,主要受屏障板隔音量影响,当隔音量>30dB(A)时,透射≈0dB(A)。


声音的反射

  • 反射:噪声经过反射后传递到敏感点,主要受反射面吸声系数影响,吸声系数不同时,反射增加量各不相同。




03
声屏障的特点



  • 方案成熟、易实施、施工速度快、效果更好;


  • 使用寿命长、维保便捷;


  • 对环境无负影响、可回收再利用。






04
声屏障与交通安全设施区别



交通安全设施包括:交通标志、标线、护栏、隔离栅、轮廓标、诱导标、防眩设施等,交通安全设施的主要功能是保障行车安全。


声屏障则是区别于交通安全设施,声屏障虽设立在道路两侧,但其核心功能是为降低交通线路上的噪音,因此声屏障不属于交通安全设施,而属于环保类产品。






05

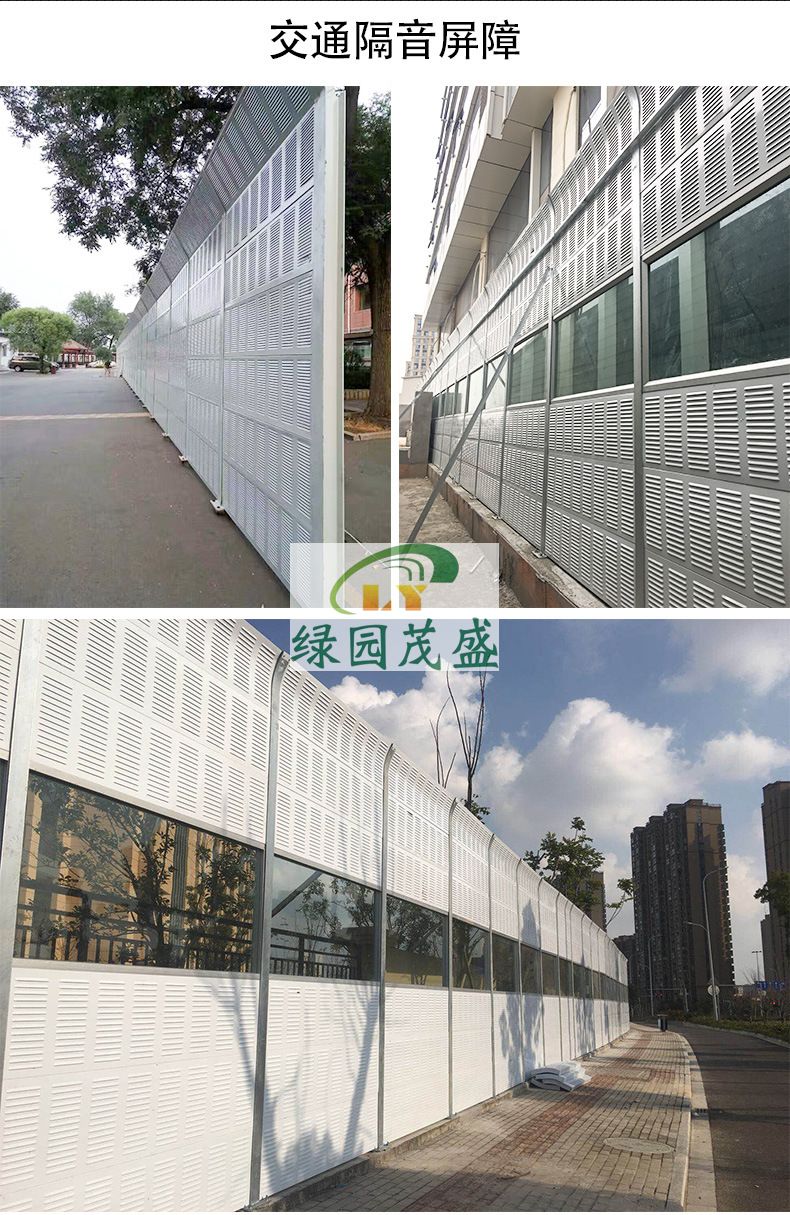

声屏障的应用



声屏障不仅控制道路交通噪声污染,而且对工业设备具有噪声衰减的影响。主要用于高速公路、高架复合道路、城市轻轨地铁、高速铁路等区域,控制交通噪声对周围城市区域的影响,也可用于工厂和其它噪声源的隔声降噪。声屏障1_看图王(1)_副本.jpg
